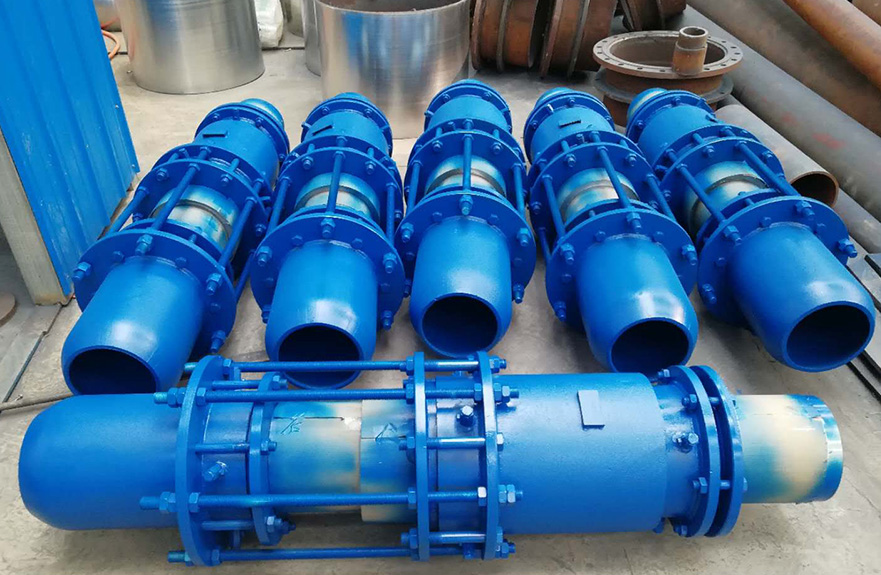

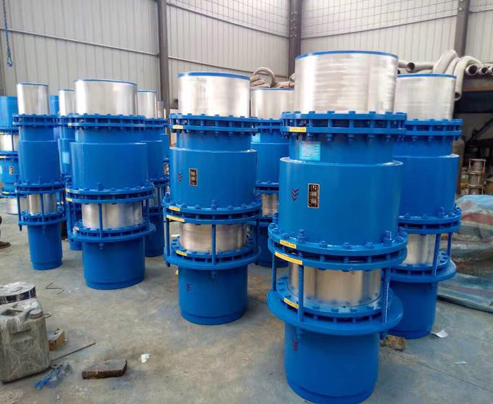

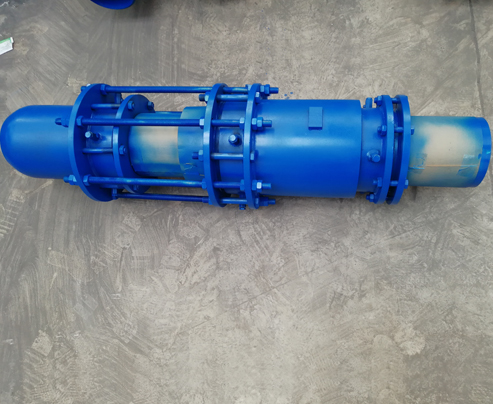

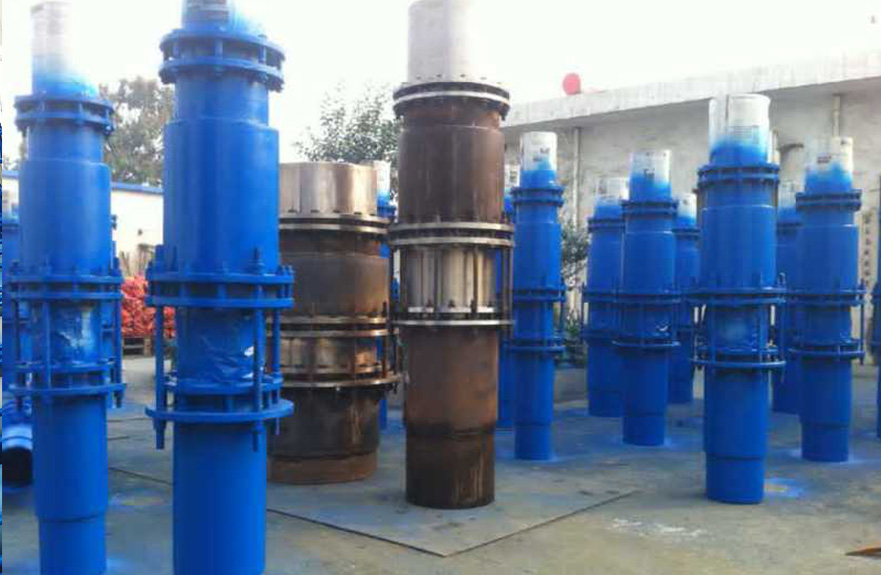

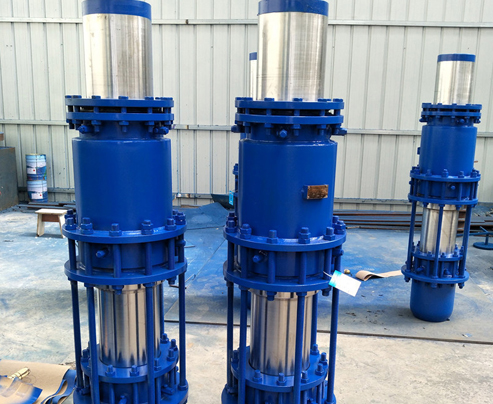

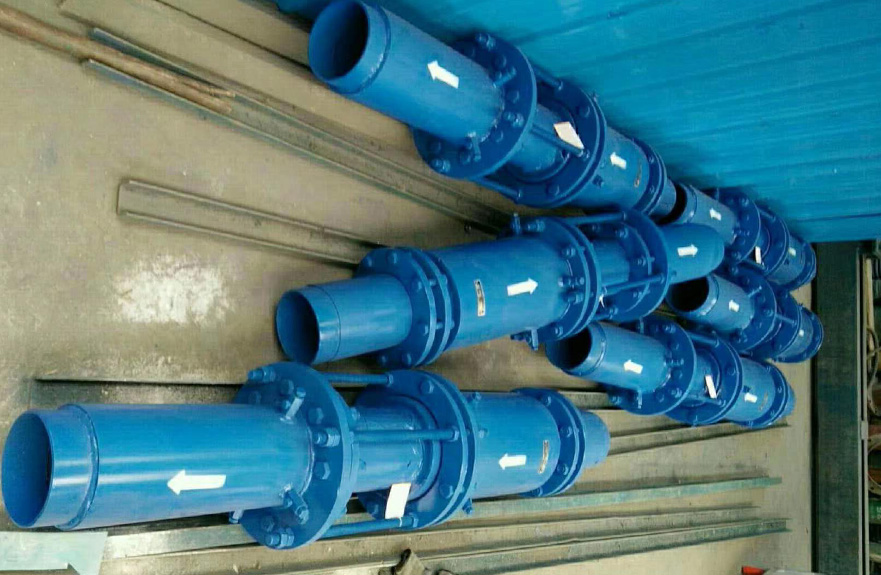

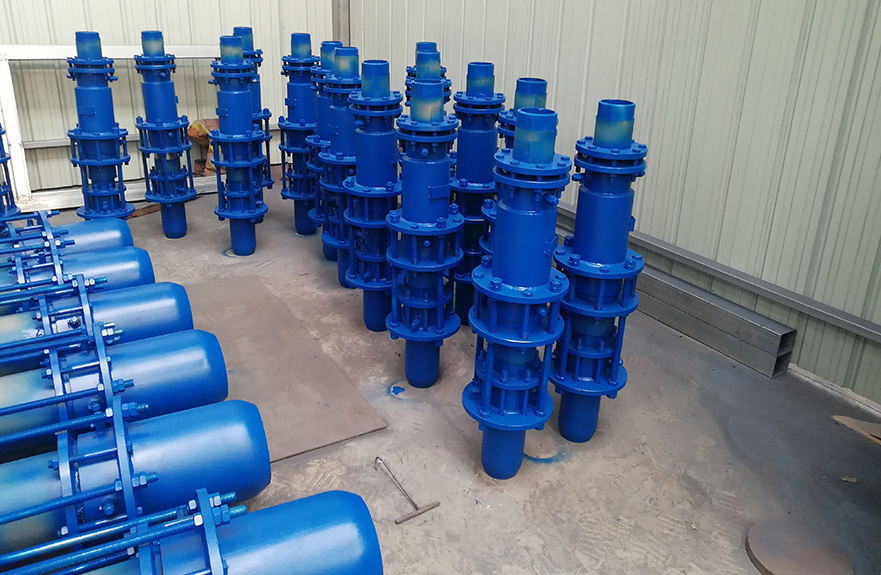

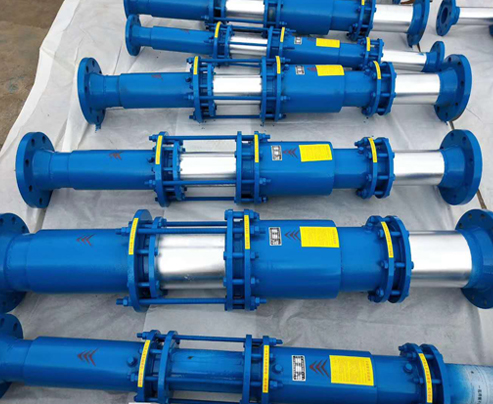

產品別名：無推力套筒補償器/套筒伸縮節
公稱通徑：DN50mm-DN1400mm
工作壓力：0.6～4.0Mpa
工作溫度：-40℃～350℃
主體材質：伸縮管鍍鉻工藝、碳鋼
密封材料：密封材料
伸 縮 量：200-450mm
連接方式：法蘭式/焊接式
適用介質：水、蒸汽、油、漿液等
無推力自密封旋轉補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓N個壓簧及N個注填料咀組合、填料壓蓋及彈簧壓緊法蘭構成：所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧和注填料咀。
所選用的密封填料都是柔性石墨，所采用的級別分別為核級、工業精密級且無推力自密封旋轉補償器填料內增加了一些抗氧化劑成份達到延緩填料氧化的時間，從而使無推力自密封旋轉補償器比普通旋轉補償器密封性能得到很大的提高，使產品密封發生泄漏時間延遲發生。
無推力套筒補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏.
套筒補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的性能大大提高.。
套筒補償器采用新型的密封材料石墨填料，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。
| 公稱通徑 DN |
芯管外徑 D |
芯管壁厚 D2 |
法蘭外徑 D |
補償量 | 安裝長度 L |
|
| 1.6Mpa | 2.5Mpa | |||||
| 50 | 55 | 4 | 4 | 160 | 200 | 1305 |
| 65 | 74 | 4 | 4 | 200 | 200 | 1305 |
| 80 | 87 | 4.5 | 4.5 | 220 | 200 | 1305 |
| 100 | 106 | 5 | 5 | 250 | 250 | 1605 |
| 125 | 131 | 5 | 5 | 280 | 250 | 1605 |
| 150 | 157 | 6 | 6 | 320 | 250 | 1605 |
| 200 | 217 | 6 | 7 | 405 | 250 | 1605 |
| 250 | 270 | 7 | 8 | 480 | 300 | 1910 |
| 300 | 322 | 8 | 9 | 555 | 300 | 1910 |
| 350 | 273 | 8 | 9 | 640 | 300 | 2010 |
| 400 | 426 | 9 | 10 | 715 | 350 | 2310 |
| 450 | 478 | 9 | 10 | 790 | 350 | 2310 |
| 500 | 528 | 10 | 11 | 880 | 400 | 2600 |
| 600 | 630 | 10 | 12 | 1030 | 400 | 2600 |
| 700 | 720 | 11 | 13 | 1200 | 400 | 2600 |
| 800 | 820 | 12 | 14 | 1340 | 450 | 2950 |
| 900 | 920 | 14 | 16 | 1500 | 450 | 2950 |
| 1000 | 1020 | 14 | 16 | 1640 | 450 | 2950 |
| 1200 | 1220 | 16 | 18 | 1875 | 450 | 3100 |
華德管道憑借良好的口碑、優質的產品及快速反應的售后服務打開行業市場，在國內外眾多企業大放異彩 ！
 |
