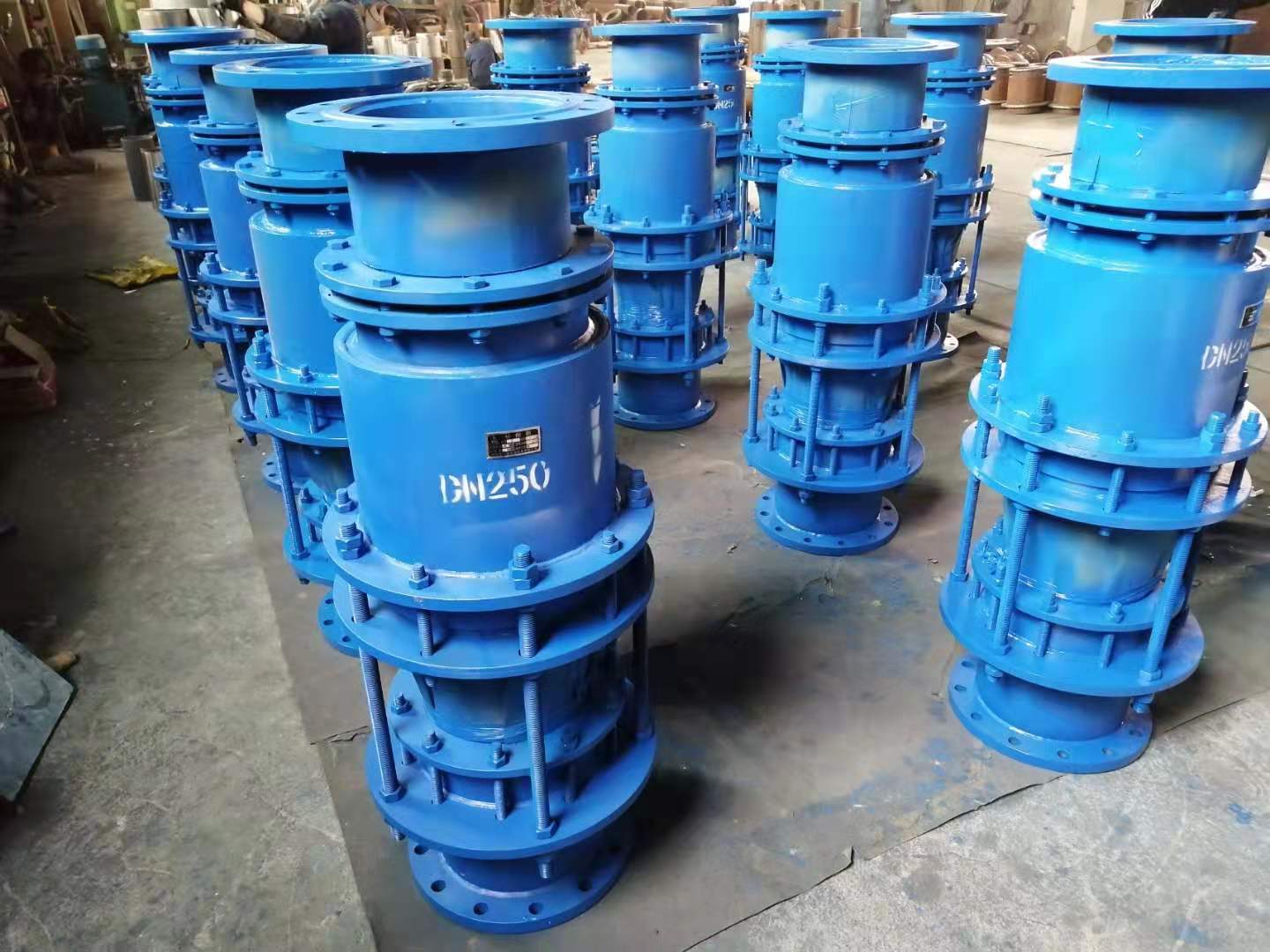

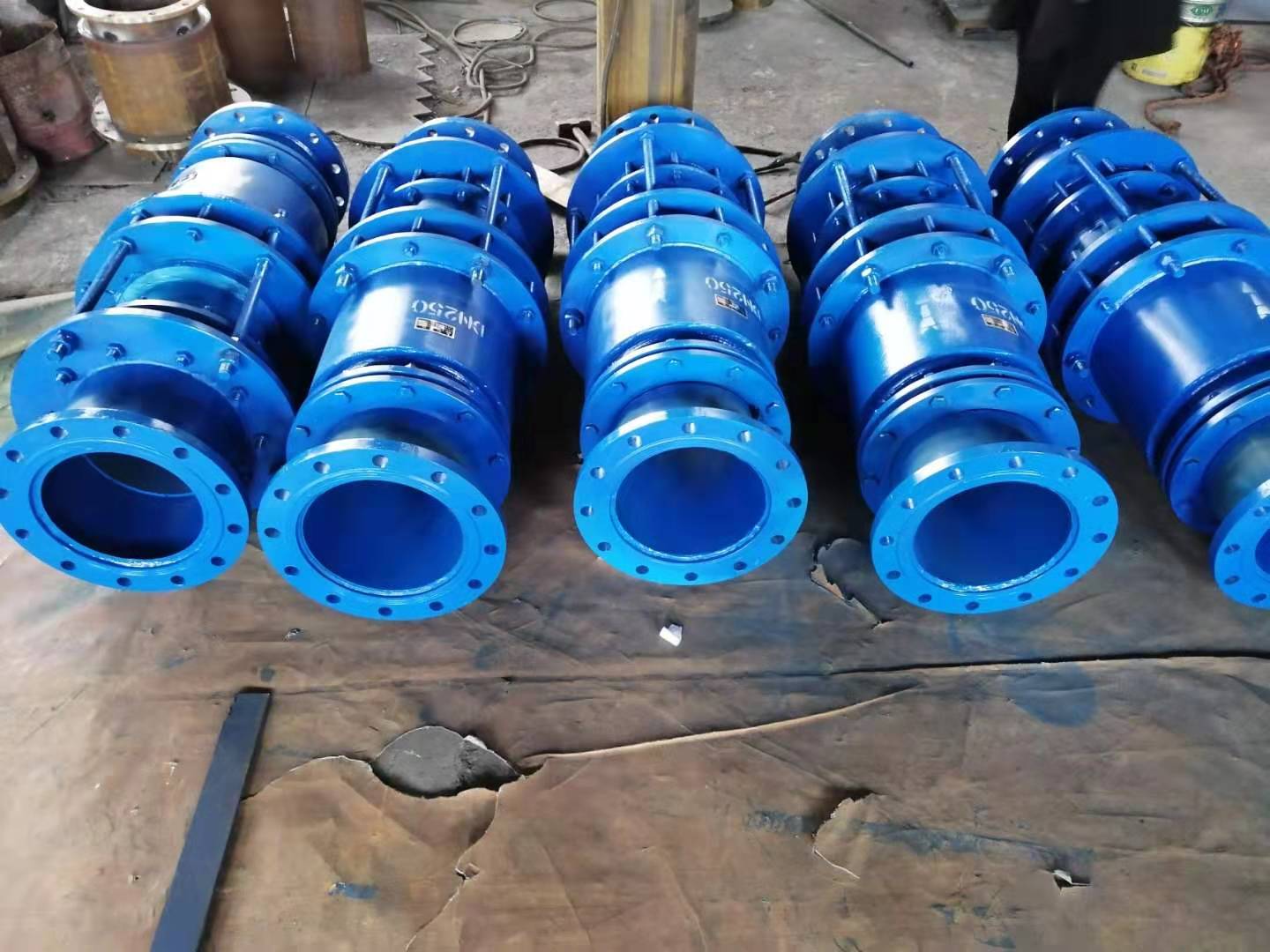

套筒補償器介紹：套筒補償器也稱管式伸縮節、管道伸縮器，是熱流體管道的補償裝置，主要用于直線管道的鋪設。適用于熱水、蒸汽、油脂類介質，通過滑動套筒對外套筒的滑動運動，達到熱膨脹的補償。
套筒式補償器分單項型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
一般套筒補償器安裝方法：
1、套筒式補償器在安裝應妥善保管，防止日曬雨淋和沙塵污染。
2、安裝時應檢查補償器的型號規格與設計是否一致，產品表面應無碰傷，壓坑，嚴重銹蝕等影響產品質量的缺陷。
3、對一次性補償器成品總長度與樣本一致時，不必再拉伸或壓縮，如在伸縮總管上的安裝標線有變動時，應調準后再進行安裝。
4、對雙向無推力補償器，必須簡圖中所注的介質流向安裝，當介質為蒸汽是，以免補償器內形成氣塞。為保障補償器兩個方向的補償量相等，設計時一定將雙向補償器布置在兩個固定點中間。
5、與補償器兩端相焊接的管段必須進行破口處理，焊后按要求進行水壓試驗（試壓時應予旋緊填料室兩端螺栓無泄漏為止）運行24小時后，必須將填料室兩端螺栓在緊一次。
6、補償器的保溫防水的結構可與管道相同，但對伸縮段不可產生約束力。
7、特殊情況另商洽。
新型套筒式補償器安裝要求：
1、補償器安裝時，首先檢查其規格是否與訂貨一致。
2、單向補償器的滑動套筒應安裝在介質的流入端。
3、新型套筒式補償器與補償器兩端相焊接的管段必須進行破口處理，焊接后要按驗收規范進行水壓試驗，壓力為工作壓力的1.5倍，試壓時如密封裝置發生泄漏，應均勻旋緊螺栓，緊固至無泄漏為止。
4、補償器沿管道中心線安裝，不同軸度打于1%，以防運行時摩擦力過大及影響密封性。
5、在靠近補償器的管道處應設置導向滑動支座，防止側向位移。
6、注意保護滑動表面，嚴禁碰傷或腐蝕。
7、雙向補償器外套筒應用固定支座托起，并保持與管路同心，兩邊的補償距離要近似相同。
8、補償器各種氣溫下，均可按最大長度安裝，不需預拉或預壓（出廠為產品的最大長度）
